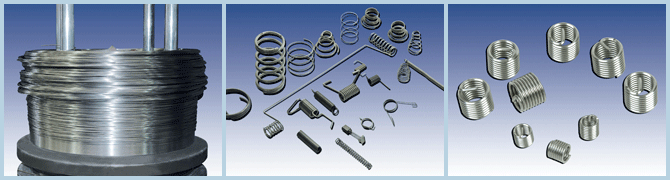

스프링용 스테인리스 와이어

img_pro01_03

  • 차별화된 특성 관리로 내식성이 우수하고, 변형에 대한 충분한 탄성을 보유함으로서 스프링성형에 적합합니다.



스프링용 와이어 검사규격 – 인장강도

선경(mm) WPA WPB WPB
AISI 302, 304H, 316 AISI 302, 304H INCONEL 718
인장강도(N/㎟) 인장강도(N/㎟) 인장강도(N/㎟)
0.15 ~ 0.20 1650 ~ 1900 2150 ~ 2400 1550 ~ 1850
0.23 ~ 0.40 1600 ~ 1850 2050 ~ 2300
0.45 ~ 0.60 1600 ~ 1850 1950 ~ 2200
0.65 ~ 1.00 1530 ~ 1780 1850 ~ 2100
1.20 ~ 1.40 1450 ~ 1700 1750 ~ 2000
1.60 ~ 2.00 1400 ~ 1650 1650 ~ 1900
2.30 ~ 2.60 1320 ~ 1570 1550 ~ 1800
2.90 ~ 3.50 1230 ~ 1480 1450 ~ 1700

스프링용 와이어 검사규격 – 허용차, 편경차, Cast, Helix

선경(mm) 허용공차(mm) 편경차(mm) CAST(mm) HELIX(mm) 표면
0.15 ~ 0.20 +0/-0.004 0.003 Under 코일내경 × (1.5~2)배 Max. 20 Bright & matt(S-CO)
0.21 ~ 0.50 +0/-0.007 0.004 Under
0.51 ~ 0.90 +0/-0.010 0.005 Under
0.91 ~ 1.80 +0/-0.014 0.007 Under Max. 15
1.81 ~ 3.20 +0/-0.020 0.010 Under
3.21 ~ +0/-0.025 0.013 Under
